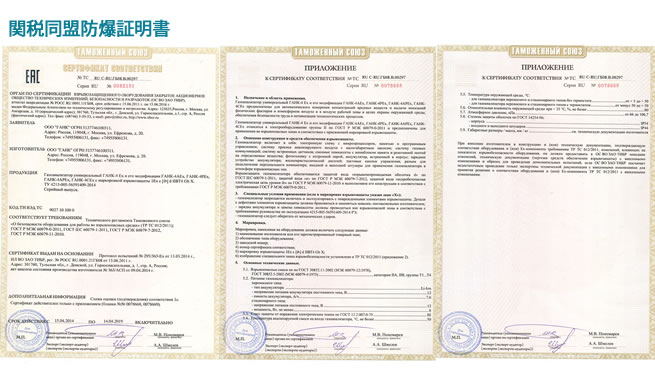

EAC
関税同盟適合証明書
No. TC RU.C-RU.ГБ08.В.00297
RU シリーズ No. 0082191
証明書発給機関 | 防爆機器の技術測定、安全、開発会社「非公開会社 TIBR」 認可の資格審査No. POCC RU.0001.11ГБ08(有効期限:15.06.2011から15.06.2016まで)。 認可資格は技術調整と度量衡に関する連邦庁(住所:モスクワ、アンガルスク通り)によって発行された。 |
---|---|
申請者 | 有限会社「ガンク」ОГРН 5137746100311 住所:モスクワ、エフレーモフ通り 電話:7495580xxxx |
メーカー |
有限会社「ガンク」ОГРН 5137746100311 住所:モスクワ、エフレーモフ通り 電話:7495580xxxx |
製品 | ガンク-4型 汎用ガス分析機、及び、その変形装置(シリーズ生産) |
コード番号 | 9027 10 100 0 |
「防爆環境で使用される機器の安全」に関する関税同盟の技術審査の要求に適合している
証明書発給の根拠:技術測定、安全、開発会社「非公開会社TIBR」のテスト報告No.295/363-Ex(13.03.2014付)
追加の情報:本証明書は付属書No.0078668及び 0078669との一体においてである
有効期限:2014年4月15日から2019年4月14日まで
証明書発行所機関主任 ポノマリョフ M.V.(サイン)
専門家 シメーレフA.A. (サイン)
(左下隅に防爆機器の技術測定、安全、開発会社「非公開会社TIBR」の丸印)
関 税 同 盟
適合証明書No. TC RU.C-RU.ГБ08.В.00297の付属書
RU シリーズ No. 0078668
- 1. 任務と適用分野
- ガンク-4型 汎用ガス分析機、及びその変形装置(シリーズ生産)は、労働環境の安全確保のために大気中の有害物質を自動測定し、数値を記録することを任務とする。 この汎用ガス分析機はGOST規格グループⅡの防爆環境で使用される電気機器である。
- 2. 構造、及び防爆を確保する手段
- この汎用ガス分析機は次のものを含む:マイクロプロセッサーの電子回路、 メモリーとソフト、小型モーターで外気を取り入れる吸引装置、外気センサー、物質判定反応テープ付交換可能化学かカセット、バッテリーとその充電装置、液晶ディスプレー、操作ボタン、パーソナル・コンピューターと繋ぐコネクター。 ガス分析機の防爆はGOST規格IEC60079-2011による爆発防止カバーで 覆われていることで確保されている。
- 3. 使用時の特別条件(防爆マーク «X» が付いている場合)
- ガス分析機の故障した防爆エレメントとの共用使用は許されない。 故障した防爆部品はメーカーが供給する新品と取り替えること。 バッテリーの充電と化学カセットの取り替えは、取扱い説明書の示す防爆 環境において行うこと。 ガス分析機に物理的衝撃を与えないこと。
- 4. マーキング
- ガス分析機のマーキングは次のデータを含んでいること:
1. メーカー名と登録されたメーカーの商標
2. 機器の型式
3. 工場集荷番号
4. 適合証明書番号
5. 防爆マーク1Ex e [ib]d ⅡBT4 Gb X
6. 防爆安全のイラストが画かれていること - 5. 基本的技術データ
-
5.1. GOST 30852.11-2002とGOST 30852.5-2002の防爆データ
5.2. ガス分析機の電源
バッテリーの型式: Li-lon
バッテリーの電圧、直流:12ボルト
バッテリーの容量:7.6 アンペア/時 固定型:
電源の電圧:12ボルト
出力:8 ワット以上
5.3 GOST 12.2.007.0-75電流障害の防止クラス:Ⅲ
5.4 ガス分析の時の分析混合温度 :50度C
証明書発給機関主任 ポノマリョフ M.V.
専門家 シメーレフA.A.
(左下隅に防爆機器の技術測定、安全、開発会社「非公開会社TIBR」の丸印)
関 税 同 盟
適合証明書No. TC RU.C-RU.ГБ08.В.00297の付属書
RU シリーズ No. 0078669
5.5 外気温度(摂氏 度):
サーモスタットの無い携帯式と固定式ガス分析機:+5Cから+50Cまで
サーモスタット付きの携帯式と固定式ガス分析機:-50Cから+50Cまで
5.6 外気温度35度Cの時の湿度:80%以下
5.7 外気圧 : 80 キロパスカル
5.8 GOST 14254-96によるカバー防御の程度:
ボディー :IP54
Inlet pipe & Outlet pipe : IP44
5.9 ガス分析機の外形寸法 :取り扱い説明書を見よ
メーカーが機械の構造に変更を加える時には構造変更の図面を添えて、技術測定、安全、開発会社「非公開会社 TIBR」に通知すること
発給機関主 ポノマリョフ M.V. (サイン)
専門家 シメーレフA.A.(サイン)
(左下隅に防爆機器の技術測定、安全、開発会社「非公開会社TIBR」の丸印)
